螺紋式塑料管轉子流量計

發布時間：2021-03-12     瀏覽次數：
螺紋式塑料管轉子流量計

    ZH-LZS型螺紋式塑料管轉子流量計錐管主要部分均由AS，ABS塑料制成，有較好的耐腐性能，具有結構合理、體積小、重量輕、錐管不易破碎等特點。可廣泛應用于化工、環保、食品等工業部門。
    塑料管轉子流量計根據連接方式可分為：插接（焊接）式塑料管轉子流量計、螺紋連接式塑料管轉子流量計和法蘭連接式塑料管轉子流量計幾種，下面介紹螺紋連接式塑料管轉子流量計的技術參數。

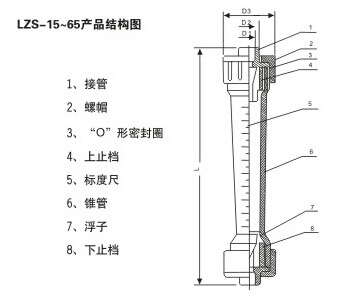

一、螺紋式塑料管轉子流量計產品結構圖
螺紋式塑料管轉子流量計產品結構圖
二、螺紋式塑料管轉子流量計產品型號、流量范圍及結構尺寸說明：

型號 公稱
通徑
DN		 測量范圍 精度 允許被測
狀況		 尺寸（mm） 適用管道（dg）mm
長管型 短管型 溫度℃ 壓力MPa 長管型 短管型
L D1 D2 D3 L D1 D2 D3
LZS-15 15 10-100l/h
16-160l/h
25-250l/h
40-400l/h
60-600l/h		 5-50l/h
10-100l/h
16-160l/h
25-250l/h
40-400l/h
50-500l/h
60-600l/h
100-1000l/h		 ±4% 0-60 ≤0.6 280 內G1/2″ 26 45 202 內G1/2″ 26 45 15
LZS-25 25 100-1000l/h
160-1600l/h
250-2500l/h		 100-1000l/h
160-1600l/h
250-2500l/h		 380 內G3/4″ 39  68 226 內G3/4″  39 60 25
LZS-32 32
 		 0.4-4m3/h
0.6-6m3/h


 		 288 內G1″  49.5 74 32
LZS-50 50 0.4-4m3/h
0.6-6m3/h
1-10m3/h
1.6-16m3/h（有導桿）		 1-10m3/h
1.6-16m3/h		 430 G11/2″ 73 98 341 內G11/2″ 73 98 50
LZS-65 65
 		 2.5-16m3/h
5-25m3/h
8-40m3/h
12-60m3/h



 		 430 內G2″  88 122 65
備注 長管無導桿(除特殊注明外)短管有導桿
"F4"為導桿襯四氟防腐型

LZS-塑料管轉子流量計零部件材料說明：錐管為AS，接管螺帽、上下止檔、浮子為ABS，導桿：不銹鋼或者不銹鋼襯四氟
LZS-C長管型 LZS-D短管型
